EP900S红外测油仪在SF₆气体油含量监测中的应用

博海星源EP900S红外测油仪在SF₆气体油含量监测中的应用

SF₆气体是电力设备核心绝缘与灭弧介质，其油含量直接反映设备密封性能及气体洁净度，一旦油含量超标，可能引发设备绝缘老化、灭弧性能下降等安全隐患。博海星源EP900S红外测油仪基于红外光谱吸收原理，针对性解决SF₆气体油含量监测需求，相较传统方法优势显著，且操作流程便捷规范，具体如下：

一、核心应用优势

1. 高效省时：数分钟内完成单次检测，大幅缩短试验周期，提升批量监测效率。

2. 操作便捷：自动化程度高，人机交互友好，简化操作步骤，降低人为误差。具有自动统计分析、谱图显示、储存、打印等功能，可无线联网远程控制操作；

3. 抗干扰强：特定波长与先进算法结合，排除SF₆中水分、分解物等干扰，适配复杂工况。；

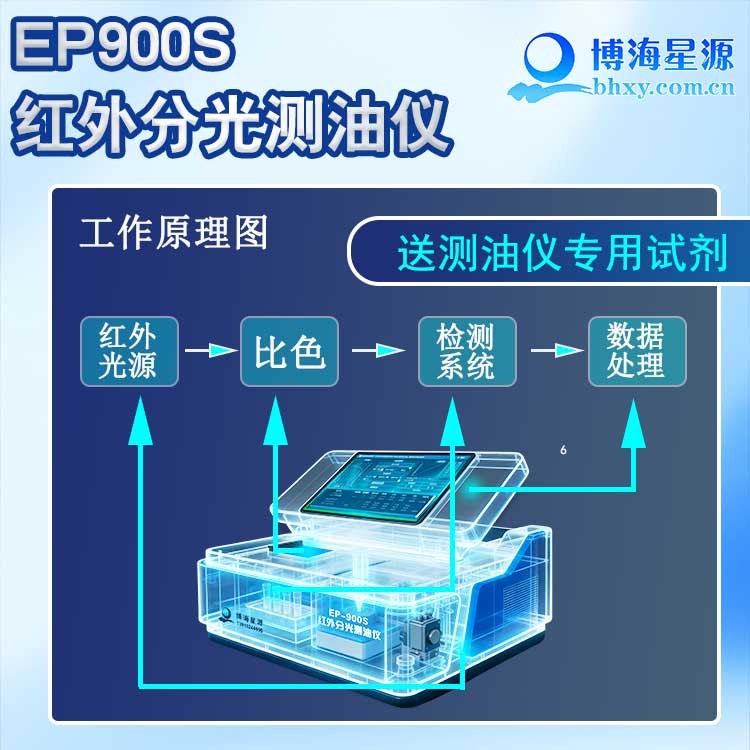

4. 稳定可靠：可拆卸一体化光学系统，体积小、光程短、能量大，先分光后吸收，稳定性好。

5. 谱图走向清晰：红外三波数和非分散单波数谱图清晰，刻度准确，可以清晰显示三波数产生的吸收谱图和吸光度；



   二、SF₆气体油含量监测操作流程

1. 前期准备：①检查仪器状态，确认光源、检测器、显示屏等部件正常，连接电源并预热至稳定（按仪器说明书要求，通常预热30分钟左右）；②准备配套耗材，包括采样钢瓶、萃取溶剂（需符合检测标准）、比色皿、移液管、烧杯等，所有耗材需提前清洗干燥，避免污染；③明确检测标准（如GB/T 18867-2014、IEC 60480等），设定仪器基础参数（如测量波长、校准曲线、样品类型等）。

1. SF₆样品采集：①按电力设备SF₆气体采样规范，将采样钢瓶连接至设备采样口，排净采样管路内残留气体，确保采样代表性；②控制采样流速与压力，缓慢采集适量SF₆气体样品，采样完成后立即密封钢瓶，做好样品编号、采集时间、设备名称等信息记录。

1. 样品前处理：①将采集的SF₆气体样品缓慢导入预先加入定量萃取溶剂的密封容器中（优先选用正己烷或四氯乙烯，符合DL/T 919-2019及红外测油标准要求），根据样品体积与溶剂比例要求（通常按标准规定的液气比），充分振荡萃取一定时间（一般10-20分钟），使SF₆气体中的油分完全转移至萃取溶剂中；②萃取完成后，静置分层，若萃取液中存在杂质，需通过过滤或离心方式去除，确保萃取液澄清透明，避免影响后续测量。

1. 仪器校准：①取空白萃取溶剂注入比色皿，放入仪器样品池，进行空白校准，消除溶剂本身对测量的影响；②配制系列浓度的标准油溶液（如0mg/L、5mg/L、10mg/L、20mg/L等），依次注入比色皿进行测量，记录仪器响应值，建立校准曲线，确保校准曲线相关系数符合要求（通常R²≥0.999）。

1. 样品测量：①将处理后的澄清萃取液缓慢注入比色皿，擦净比色皿外壁污渍与水珠，放入仪器样品池；②启动仪器测量程序，仪器自动完成光谱扫描与数据计算，显示样品油含量检测结果；③为保证数据可靠性，每个样品建议平行测量3次，取平均值作为最终结果。

1. 后续处理：①测量完成后，用空白溶剂清洗比色皿及样品管路，避免残留样品污染仪器；②关闭仪器电源，整理实验耗材，妥善处理废弃溶剂（按环保要求分类处置）；③记录检测数据，包括样品信息、校准情况、测量结果等，形成完整检测报告，归档留存。

三、相关标准核心内容摘抄

SF₆气体油含量监测需遵循国标，以下为标准中与油含量监测相关的关键内容摘抄，为检测工作提供合规依据：

1. GB/T 18867-2014《电子工业用气体 六氟化硫》：明确规定SF₆中矿物油含量的检测方法可采用红外光谱法或气相色谱法；其中工业级SF₆对矿物油含量有严格控制要求，确保气体纯度符合电力设备使用要求。

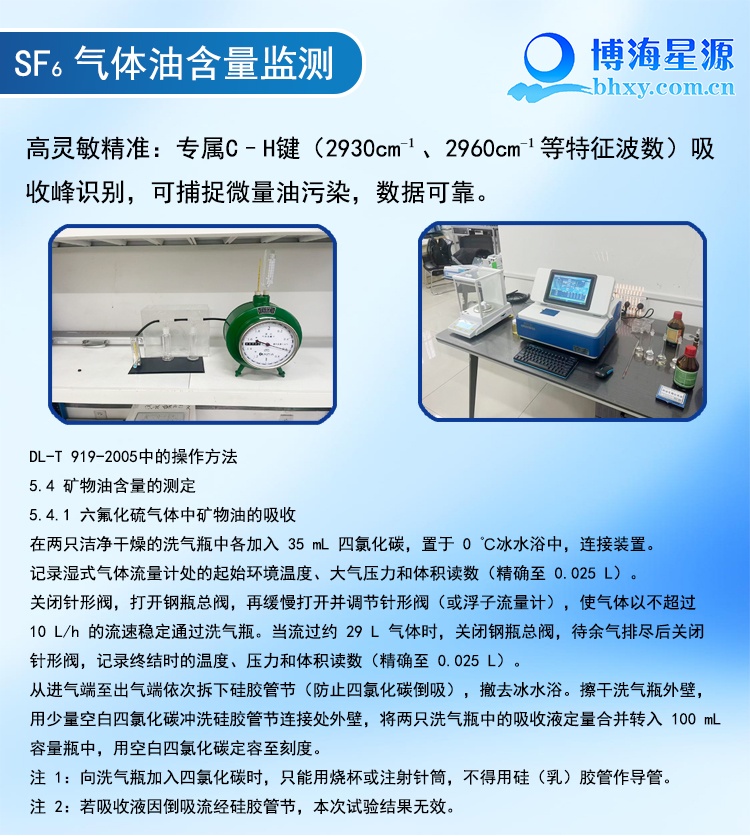

1. DL/T 919-2019《六氟化硫气体中矿物油含量测定法（红外光谱法）》：作为红外光谱法测油的专项标准，规范了样品萃取、仪器校准、测量流程等关键环节；规定采用有机溶剂（如正己烷）提取SF₆中的矿物油，通过红外光谱仪检测C-H键特征吸收峰实现定量分析。

1. GB/T 8905-1996《六氟化硫电气设备中气体管理和检测导则》：将矿物油含量列为SF₆电气设备气体检测的关键杂质项目；要求运行中设备的SF₆气体需定期检测油含量，检测方法需符合相关专项标准，确保设备绝缘与灭弧性能稳定。

1. IEC 60480《电气设备中六氟化硫气体的处理和检测导则》：明确SF₆气体中油污染的危害，规定油含量检测的最低灵敏度要求；推荐红外光谱法作为现场及实验室检测的优选方法之一，强调检测结果需满足设备制造商及行业规范限值。

1. 电力行业运维相关要求：结合电力设备运维实践及第三方检测规范，SF₆设备大修后矿物油含量通常要求≤10μg/g，运行中需≤50μg/g（部分场景要求更低，如≤1μg/g），检测周期与设备工况、密封状态挂钩，必要时需增加检测频次。





综上，经标准（GB/T 18867-2014、DL/T 919-2019等）及行业资料核验，博海星源EP900S红外测油仪的检测原理（C-H键红外吸收）、操作流程（萃取、校准、测量）均契合标准要求，其检出限、抗干扰设计等优势，可匹配SF₆气体μg/g级油含量监测需求，为检测工作的合规性与准确性提供保障。
