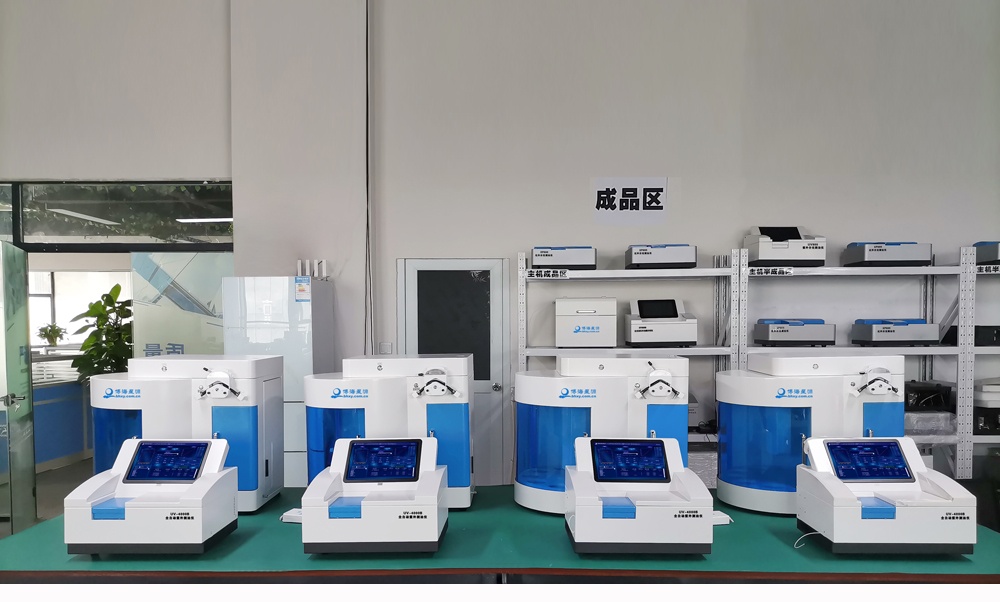

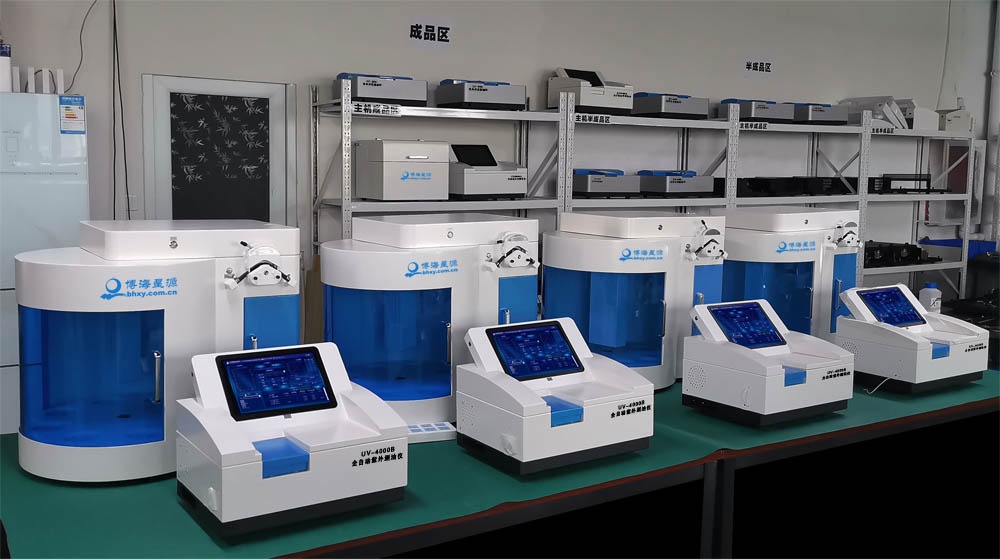

博海星源全自动测油仪批量调试现场

工作原理：

全自动测油仪由全自动操作软件系统，分光系统和前处理萃取系统组成。该机采用滚筒式立体搅拌技术将水体中的油类萃取出来，除水除杂质导入比色皿中后进行测量。内置硅酸镁吸附装置可以测量石油类和动植物油的含量。测量完毕仪器自动排废清洗。全程自动化，无须操作人员接触试剂，即自动进样、自动萃取、自动除水除杂质、自动测量、自动清洗、自动排液和存储数据。

红外分光光度法和紫外分光光度法测量标准：

测定水中石油类的紫外分光光度法。

本标准适用于地表水、地下水和海水中石油类的测定。

当取样体积为 500 ml，萃取液体积为 25 ml，使用 2 cm 石英比色皿时，方法检出限为0.01 mg/L，测定下限为 0.04 mg/L。

HJ637-2018新国标规定当样品体积为1000 ml，萃取液体积为 25 ml，使用 4cm 比色皿时，检出限为 0.01mg/L ，测定下限为0.04mg/L ；当样品体积为 500 ml ，萃取液体积为 50 ml，使用 4cm 比色皿时，检出限为0.04mg/L ，测定下限为 0.16mg/L 。

全自动红外测油仪基本工作原理

石油类物质的成分非常复杂，其组成也因产地而异，石油的主要成分是烃类（烷烃、环烷烃和芳香烃）。在红外吸收光谱中，由于不同产地的石油类物质，或多或少地存在着亚甲基CH2基团与甲基CH3基团及Ar-H芳香烃之间的比值变化，所以求出各自的校正系数：X为亚甲基CH2基团系数，Y为甲基CH3基团系数，Z为Ar-H芳香烃系数，再求出亚甲基CH2的波数2930cm-1与3030cm-1的比值为F。求出F、X、Y、Z值后，再测定各种石油类，使之达到测定石油类物质不受石油产地变化影响的目的。

定性分析：一定频率的红外线经过分子时，如果分子中某一个键的振动频率和它一样，这个键就吸收红外线而增加能量，振动就会加强；如果分子中没有同样频率的键红外线就不会被吸收。若连续改变红外线的频率照射样品时，则通过样品吸收池的红外线，有些区域较强，有些区域较弱，从而产生了红外吸收光谱。

定量分析：当某单色光通过被测溶液时，其能量就会被吸收。光强被吸收的强弱与被测物质的浓度成比例。即符合比尔定律：

A=log(1/T)=log(I0/I)=a*b*c

其中： T=(I/I0)*100%,为透过率；

I0为入射单色光强度；

I为透射光强度；

a为常数；

b为液层厚度；

c为样品浓度。

石油类物质含量的测定，根据石油类（ISO）浓度计算公式：

C=X*A2930+Y*A2960+Z*(A3030-A2930/F)

其中： C-------------------石油类浓度；

A2930，A2960，A3030-----不同波数下的吸光度；

X，Y，Z，F----------校正系数

校正系数的确定，计算公式：

F=A2930（H）/A3030（H）

C（H）=X*A2930（H）+Y*A2960（H）

C（P）=X*A2930（P）+Y*A2960（P）

C（T）=X*A2930（T）+Y*A2960（T）+Z*[A3030（T）

-A2930（T）/F]

其中A2930（H）、A2930（P）、A2930（T）-------分别是正十六烷、老鲛烷（或异辛烷）、甲苯（或苯）在波数为2930cm-1处的吸光度；

A2960（H）、A2960（P）、A2960（T）-------分别是正十六烷、老鲛烷（或异辛烷）、甲苯（或苯）在波数为2960cm-1处的吸光度；

A3030（H）、A3030（T）-------分别是正十六烷、甲苯（或苯）在波数为3030cm-1处的吸光度；

C（H）、C（P）、C（T）----分别是正十六烷、老鲛烷（或异辛烷）、甲苯（或苯）的浓度。

以四氯乙烯为溶剂配制甲苯（或苯）、老鲛烷（或异辛烷）、正十六烷溶液，浓度分别为80、20、20毫克/升，用4厘米比色皿测定红外光谱的吸光度。对正十六烷（H）及老鲛烷（P）（或异辛烷）由于其芳香烃含量为零，即：

A3030-A2930/F=0

将正十六烷（H）及老鲛烷（P）（或异辛烷）在波数2930cm-1和波数2960cm-1测得的吸光度，分别代入计算公式求出X、Y值，然后再将F、X、Y代入计算公式求出Z值。

紫外测油仪分光单元工作原理：

分光光度法分析的原理是利用物质对不同波长光的选择吸收现象来进行物质的定性 和定量分析，通过对吸收光谱的分析，判断物质的结构及化学组成。

本仪器是根据相对测量原理工作的，即选定某一溶剂（蒸馏水、空气或试样）作为参比溶液， 并设定它的透射比（即透过率T）为 100%，而被测试样的透射比是相对于该参比溶液而得到的。 透射比（透过率 T）的变化和被测物质的浓度有一定函数关系。

在一定的范围内，它符合 朗伯—比耳定律。

T=I/Io A=KCL=‐㏒I/Io

其中 T 透射比（ 透过率）

A 吸光度

C 溶液浓度

K 溶液的吸光系数

L 液层在光路中的长度

I 光透过被测试样后照射到光电转换器上的强度

Io 光透过参比测试样后照射到光电转换器上的强度

全自动测油仪特点

1. 全自动：进样、萃取、除水过滤、测量、排液、清洗，全自动可一次性萃取6-14个水样；

2. 健康安全：萃取等操作无须人员参与，不和试剂接触，标准通风橱内操作保证人员的健康。

3. 高精度自动注射器：试剂0-600ml任意设置，超浓度自动稀释，自动配质控样，自动一键定标做曲线；

4. 一键定标：采用标准油类标准滤光片可以进行一键定标，多次校正不用试剂，同时单点和多点自动检测自动校正，方便快捷；

5. 一键完成：开机一键完成多个水样检测，中间无须其它操作，减少操作人员的工作量；

6. 核心油水分离技术：防堵破乳膜有效过滤面积φ45mm以上，双膜分离替代无水硫酸钠，一膜可用百次，膜破有声光报警；

7. 内置12寸触控电脑，Windows全系统控制，USB接口具有智能处理信息、储存、打印，体积小可放置在常规标准1.2米通风橱中；

8. 紫外红外测油仪双系统一键切换测油仪软件，有软件著作证书，半自动和全自动操作一键切换；

9. 无限次自动填充更换排放硅酸镁符合国标一样一换，可全自动总油石油类或动植物油检测，自动显示硅酸镁剩余量；

10. 225nm特征波峰谱图扫描，谱图自动缩放，样品浓度准确与否通过吸收峰扫描谱图可溯源佐证；

11. 厂家配备专用棕色采样瓶底部凹面排废无残留试剂同时链条式样品转盘可兼容1000ml、500ml的市售棕色广口瓶，都能直接上机萃取不接触水样自动读取体积和计算；

12. 故障自检：开机自动检测前处理和主机有无故障，故障声光报警；

13. 自动分离收集废水废试剂，试剂余量自动检测和显示，可升级自动回收再利用废液；

14. 手机app远程操作监控，可以不停止正在执行的流程预约新做水样无影响，且无限循环做样不停机；

15. 仪器所做数据皆可以通过RS486通讯协议直接接入上传至实验室数据平台；

16. 基线稳定性好：零点自动实时调整（消除基线漂移影响）。
